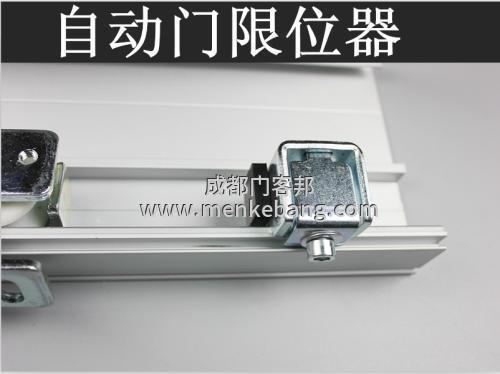

什么是自動門限位開關？限位開關其實就是行程開關，當運動物體達到位置時觸發到行程開關后即可觸發相應的動作，也是限位開關是在電動門關到位的情況下反饋信號以進行關斷動作或者給出關斷到位反饋信號以做其它控制。下面成都感應門維修小編來講解一下自動門的限位開關的選擇,自動門限位開關怎么使用。

自動伸縮門限位開關怎么使用

按住“設置鍵”不放2秒，“運行燈”由閃爍變為直亮以后，松開“設置鍵” ，進入上限位學習狀態；

（1） 按住“增加鍵”不放，“運行燈”閃爍，同時門體向開門方向運行（此時，門體必須向開門方向運行，如果向關門方向運行，請調換電機線），達到上限位以后松開“增加鍵”（此時可通過“增加鍵”和“減小鍵”進行微調），按住“設置鍵”不放，確認當前的位置為上限位，“運行燈”閃爍后熄滅，“狀態燈”直亮，松開“設置鍵”，進入下限位學習狀態；

（2）按住“減小鍵”不放，“狀態燈”閃爍，同時門體向關門方向運行，到達下限位后松開“減小鍵”（此時可通過“增加鍵”和“減小鍵”進行微調），按“設置鍵”不放，確認當前位置為下限位，“狀態燈”閃爍后熄滅，松開“設置鍵”，下限位學習結束。

感應門控制器安裝應當由專業人員按照自動門控制裝置說明書的要求正確進行安裝。

電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

機內保險應使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。

其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。

尤其要注意，不得將低壓控制線接于高壓端子上或將高壓控制線接于低壓端子上。控制器的接線安裝除本產品規定的事項外，其他事項應遵守電氣安全操作規程的有關規定。

控制器的安裝位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查，確認無誤之后方可送電試機。探頭安裝于室外適當高度，角度可以調整。

松下自動門控制器工作原理：

1、當有人由內到外或由外到內通過光電檢測開關K1或K2時，開門執行機構KM1動作，電動機正轉，到達開門限位開關K3位置時，電機停止運行;

2、自動門在開門位置停留8秒后，自動進入關門過程，關門執行機構KM2被起動，電動機反轉，當門移動到關門限位開關K4位置時，電機停止運行;

3、在關門過程中，當有人員由外到內或由內到外通過光電檢測開關K2或K1時，應立即停止關門，并自動進入開門程序;

4、在門打開后的8秒等待時間內，若有人員由外至內或由內至外通過光電檢測開關K2或K1時，必須重新開始等待8秒后，再自動進入關門過程，以保證人員安全通過。

自動門的限位開關操作要規范，如安裝不當，會造成自動門門扇相撞，更多請詳細閱讀：醫院專用門安裝   成都安裝維修自動門
