松下自動門機器說明書,松下120、150自動門說明書由門客邦成都自動門公司師傅收集整理如下：

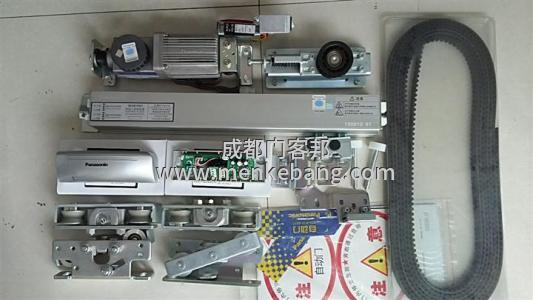

一、概述本產品采用全鋁合金結構，可配合松下自動門發動機裝置 使用。本產品外形美觀、大方。安裝簡便，便于安裝、使用。

1.將內六角自攻釘穿入Φ6平墊；

2.用其將左立框與平移門背梁安裝牢固；

3.按上述步驟將右立框與平移門背梁另一側 安裝牢固 二、型材門體的安裝 型材門體NMXR2K1 松下自動門 施工說明書 型材門體 系列 保管用 No.NMXR2K1－T 12.10.10 注意 如有不慎，會造成墜落。1.在兩側安裝墻體上鉆6-Φ10孔，有效深度大于80mm；

2.用塑料漲栓將左右立框確實固定在安裝墻體上。

3-Φ10孔 安裝墻體

【注意】螺釘種類、安裝間距、安裝螺釘數量等必須按規定執行。

 避免安裝不良，造成部件墜落事故。

二、型材門體的安裝 固定扇固定條固定扇 注意 如有不慎，會造成傷害。

1.將門體下端與地面或導軌固定牢固；

2.把固定扇固定條裝在門體上面。 現場配鉆3-ST4.216 自攻螺釘 如有不慎，會造成傷害。

4.在平移門背梁導向槽上配鉆三安裝孔；

5.把固定扇固定條裝在平移門背梁；

6.確實擰緊3-ST4.216自攻螺釘。（松下自動門 發動機裝置安裝說明請參考發動機裝置說明書）

三、封閉安裝式；

（1）切割發動機箱：L=W-10毫米

10毫米: 封閉安裝外裝端蓋2部分尺寸

封閉式安裝-切割尺寸

【注意】切割時請勿碰傷軌道，否則會影響性能及滑輪的壽命，引起噪音、異音等。

（2）在門楣、邊框鉆出預留孔，攻絲公稱為6毫米。

（3）在發動機箱上個別出預留孔（锪沉孔：公稱6毫米以上）。

（4）將外裝端蓋牢牢固定到發動機箱兩端。

【注意】請使用沉頭自攻螺釘（公稱5×20）

（5）用沉頭螺釘（公稱6毫米:  我方（施工方提供）

 將發動機箱牢固地固定于門楣和邊框上。

【注意】安裝時務必使發動機箱呈水平狀。

安裝時請勿碰傷軌道，否則會影響性能及滑輪的使用壽命。

沉頭螺釘平頭請不要出頭，避免造成運作的不良。

四、電源線及傳感器的接線方法：

電源線及傳感器的連接

（1）將電源線確實連接至端子臺裝置的電源端子。

【注意】電源電壓為200~250V。

如果接觸電源電壓，會引起火災，觸電的事故。

電線外殼剝去的長度如圖上所示，電線請勿及電源端子以外部位，否則會觸電的事故。

禁止觸及電源端子以外部位，否則會觸電的危險事故。

禁止將電源線插入檢測、DC24V端子，否則會造成故障。

 接線要確實進行。（ 如有不慎，會因導通不良造成火災及觸電）。

（2）將傳感器檢測信號線（白、黃）兩根線與檢測端子確實相連。

【注意】接線要確實相連到位。

如有不慎，會因導通不良，造成火災及觸電等安全隱患。

（3）將傳感器兩根灰色電源線確實連接至DC24V輸出端子。

【注意】禁止使用額定1A以上的器具，否則會引起故障及火災等安全事故。

請使用符合電源電壓的傳感器，請認真仔細閱讀傳感器使用說明書。

如有不慎，會造成故障及安全事故的發生。
